sfv雙通道過濾器
一、SFV雙通道過濾器 產品概述
上海霜恒閥門有限公司專業生產的SFV雙通道過濾器．是專門為特殊清潔處理或更換過濾網時介質流通不可中斷的管路而設計，在一種特殊的過濾器。SFV雙通道過濾器，體內為旋塞密封并帶有系統潤滑設計。
二、SFV雙通道過濾器 產品型號和圖片
SFV雙通道過濾器
三、SFV雙通道過濾器 主要材質
球鐵體、蓋、SS304柱塞、SS
一、SFV雙通道過濾器 產品概述
|
上海霜恒閥門有限公司專業生產的SFV雙通道過濾器．是專門為特殊清潔處理或更換過濾網時介質流通不可中斷的管路而設計，在一種特殊的過濾器。SFV雙通道過濾器，體內為旋塞密封并帶有系統潤滑設計。 |
二、SFV雙通道過濾器 產品型號和圖片
|
|
|
SFV雙通道過濾器
|
三、SFV雙通道過濾器 主要材質
| 球鐵體、蓋、SS304柱塞、SS304柱塞、氟化橡膠密封 |
| 碳鋼體、蓋、ss30樾、SS304網、氟化橡膠密封 |
| SS304體、蓋、ss304柱塞，ss304網、氟化橡膠密封 |
| SS316體、蓋、SS316柱塞、SS316網、氟化橡膠密封 |
| 青鋼體、蓋、SS316柱塞、SS31611網、氟化橡膠密封 |

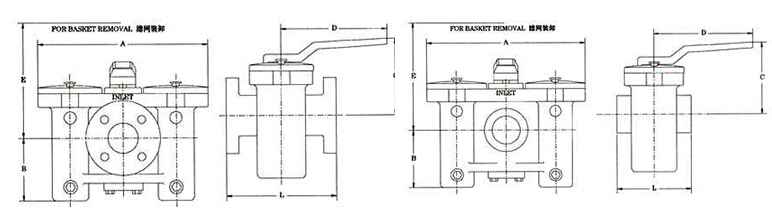

四、SFV雙通道過濾器 外形尺寸圖
|
|
SFV雙通道過濾器外形尺寸圖
|
五、SFV雙通道過濾器 外形連接尺寸
|
Size 尺寸 |
SCREWEDEND螺紋聯接 | FLANGEDEND法蘭聯接 | ||||||||||
| A | B | C | D | E | L | A | B | C | D | E | L | |
| DN20 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 |
| DN25 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 |
| DN32 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 |
| DN40 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 |
| DN50 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 |
| DN65 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 |
| DN80 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 |
| DNl00 | 25.33 | 14.4 | ll | 10.6 | 17 | 17.9 | 25.33 | 14.4 | 1l | 10.6 | 17 | 17.9 |
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
