Q41F軟密封球閥

Q41F軟密封球閥

一、Q41F軟密封球閥 產品概述 上海霜恒閥門有限公司專業生產的Q41F軟密封浮動球閥，具有如下特點： 1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。  2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會(huì )錯位，從而保證手柄指示的開關狀態與閥一致辭。  3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。  4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

一、Q41F軟密封球閥 產品概述

上海霜恒閥門有限公司專業生產的Q41F軟密封浮動球閥，具有如下特點：

1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會(huì )錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

二、Q41F軟密封球閥 產品型號和圖片

Q41F軟密封球閥

三、Q41F軟密封球閥 性能規范

設計依據 國標系列 美標系列
設計標準 GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10
連接法蘭 GB/T9113
JB/T79
Hg20592 		ANSI B16.5、B16.47
對焊端 GB/T12224 ANSI B16.25
試驗和檢驗 GB/T9092 AP16D AP1598

四、Q41F軟密封球閥 主要零件材料

材料
標準 零件名稱 		材料牌號 序
號 		材料
標準 零件名稱 		材料牌號
碳鋼 不銹鋼 碳鋼 不銹鋼
GB ASTM GB ASTM GB ASTM GB ASTM
閥體 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M 		10 閥座密封圈 石墨
閥蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M 		11 閥桿 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316
/F304L/F316L
雙頭螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推軸承 金屬夾PTFE
螺母 45 A194-2H 0Cr18Ni A194-8M 13 閥桿填料 石墨
墊圈 金屬夾石墨 14 填料壓環 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316
/F304L/F316L
球體 2Cr13滲氮 A276-410滲氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 		F304/F316
/F304L/F316L
滲氮 		15 填料壓蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti 		CF8/CF8M/
CF3/CF3M
閥座 2Cr13滲氮 A276-410滲氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 		F304/F316
/F304L/F316L
滲氮 		16 螺釘 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
閥座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti 		F304/F316
/F304L/F316L 		17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
閥座彈簧 17-7PH 17-7PH 17-7PH 17-7PH

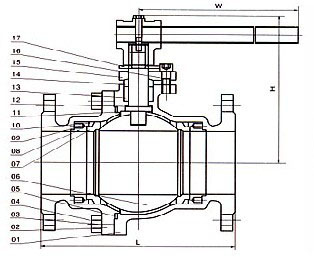

五、Q41F軟密封球閥 外形尺寸圖

Q41F軟密封球閥 外形尺寸圖

五、Q41F軟密封球閥 外形連接尺寸

PN1.6 MPa主要連接尺寸及重量
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160
PN2.5 MPa主要連接尺寸及重量
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6.5 9 12 20 25 44 75 105 200
PN4.0 MPa主要連接尺寸及重量
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(㎏) 3 4 5 7 9 12 18 28 46 75 106 190
PN6.4 MPa主要連接尺寸及重量
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(㎏) 6.5 7 8 12 14 18 28 40 65 98 140 250
PN10.0 MPa主要連接尺寸及重量
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(㎏) 6.5 7 10 15 18 25 32 46 75
