您當前位置:網站首頁 > 手動閥系列 > 排渣閘閥
PRODUCTS
排渣閘閥

排渣閘閥

一、PZ41H排渣閘閥 產品概述 排渣閘閥在煤礦、鍋爐、電廠用途比較廣泛,因其具有超強的耐磨性而為人知。上海霜恒閥門有限公司生產的PZ41H排渣閘閥具有如下優點: 1、我們吸收消化了國內外先進技術,并結合自身技術經驗,設計了具有飛球特色的排渣系列閥門,其性能與使用壽命明顯優于國內同類產品。  2、采用中法蘭螺栓連接,支管兩端為法蘭連接結構。  3、啟閉件采用半密封副強制密封,性能優良。  4、閥體內腔噴焊耐磨材料,密封副材料選用耐磨合金,耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。  5、閥體出口流道線型合理,不存渣,啟閉靈活

一、PZ41H排渣閘閥 產品概述

排渣閘閥在煤礦、鍋爐、電廠用途比較廣泛,因其具有超強的耐磨性而為人知。上海霜恒閥門有限公司生產的PZ41H排渣閘閥具有如下優點:

1、我們吸收消化了國內外先進技術,并結合自身技術經驗,設計了具有飛球特色的排渣系列閥門,其性能與使用壽命明顯優于國內同類產品。
2、采用中法蘭螺栓連接,支管兩端為法蘭連接結構。
3、啟閉件采用半密封副強制密封,性能優良。
4、閥體內腔噴焊耐磨材料,密封副材料選用耐磨合金,耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
5、閥體出口流道線型合理,不存渣,啟閉靈活,不卡阻。
6、閥桿表面經調質及氮化處理,有良好的抗腐蝕性,抗擦傷性和耐磨性。
7、中大口徑設置滾動軸承,啟閉輕松。

二、PZ41H排渣閘閥 產品型號和圖片

PZ41H排渣閘閥

三、PZ41H排渣閘閥 設計制造標準

設計與制造:GB12234 GB2595
法蘭尺寸:GB9113 JB/T79
壓力溫度:JB/T74 GB9131
結構長度:GB/T12221
對焊連接尺寸:---
檢驗與試驗:JB/T9092 GB13927

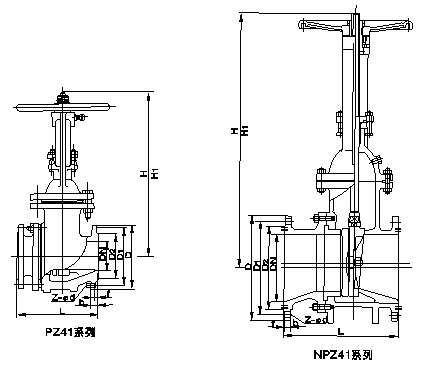

四、PZ41H排渣閘閥 外形尺寸圖

PZ41H排渣閘閥外形尺寸圖

五、PZ41H排渣閘閥 外形連接尺寸

型號 公稱通徑
DN/mm
主要尺寸
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
電動排渣閥
尺寸同上,
高度重量加電動頭。
  L D D1 D2 b Z-ød H
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 220 180 150 24 8-ø18 685
150 350 285 240 212 28 8-ø22 790
200 400 340 295 268 30 12-ø22 885
250 450 405 355 320 32 12-ø26 1015
300 500 460 41O 370 34 12-ø26 1190
350 550 520 470 430 38 16-ø26 1350
400 600 580 525 482 40 16-ø30 1460
500 700 715 650 585 46 20-ø33 1820
PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
電動尺寸同上,高度、
重量外加電動裝置。
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 235 190 158 24 8-ø22 685
150 350 300 250 212 30 8-ø26 190
200 400 360 31O 278 34 12-ø26 885
250 450 425 370 335 36 12-ø30 1015
300 500 485 430 390 40 16-ø30 1190
350 550 555 490 450 44 16-ø33 1350
400 600 620 550 505 48 16-ø36 1460
450 650 670 600 555 50 20-ø36 1620
500 700 730 660 615 52 20-ø36 1820
PL41H-25
PL941H-25
電動尺寸同上,
高度、重量
外加電動裝置。
150 400 300 250 212 30 8-ø26 91O
200 500 360 31O 278 34 12-ø26 1100
250 550 425 370 335 36 12-ø30 1430
300 650 485 430 390 40 16-ø30 1558
350 700 555 490 450 44 16-ø33 1678
400 750 620 550 505 48 16-ø36 1830
450 850 670 600 555 50 20-ø36 1990
500 900 730 660 615 52 20-ø36 2160




注:表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
